Ugunsdrošības rievoti vārtu vārsti: izstrādāti ātrai uzstādīšanai un atbilstībai



Rievu aizbīdņu vārsti tiek izmantoti, lai izolētu ugunsaizsardzības cauruļvadu daļas, kur sistēmas apkopei, pārbaudei, nomaiņai vai sekciju kontrolei ir nepieciešams uzticams slēgšanas punkts{0}}.



Mūsu rievotie aizbīdņu vārsti ir izstrādāti ugunsdrošības ūdensvadiem ar rievotiem{0}}gala savienojumiem, kuru konfigurācijas un specifikācijas ir pieejamas atbilstoši projekta prasībām. Atkarībā no modeļa opcijas var ietvert NRS vai OS&Y konstrukciju, elastīgus sēdekļus, dažādus spiediena rādītājus un piemērojamos ugunsdrošības apstiprinājumus.




  • Rievots OS&Y vārsts ugunsdrošības sistēmām
    Rievots OS&Y vārsts ugunsdrošības sistēmām
    Grooved Outside Screw and Yoke (OS&Y) vārtu vārsts ir lieljaudas{0}}manuālas izolācijas vārsts ugunsdrošības cauruļvadu sistēmām. Tas ir uzstādīts automātiskajos sprinkleru stāvvados, stāvcauruļu galvās un galvenajās ūdens sadales...
    Vairāk
  • Vārtu vārsta kāts
    Vārtu vārsta kāts
    Vārtu vārsta kāts ir OS&Y aizvaru vārsta vītņota vārpsta, kas pārvērš rokrata griešanos aksiālā vārtu kustībā. Tas ir apstrādāts no nerūsējošā tērauda ar rūdītu darba virsmu kontrolētai vītnes saķerei un nodilumizturībai.
    Vairāk
  • Rūpnieciskais vārtu vārsts
    Rūpnieciskais vārtu vārsts
    Nonfir Industrial Gate Valve ir cauruļvadu izolācijas vārsts, kas paredzēts šķidruma plūsmas kontrolei rūpniecisko cauruļvadu sistēmās. Tā OS&Y konfigurācija atbalsta mehānisko vārtu pozicionēšanu un parasto cauruļvadu izolāciju.
    Vairāk
  • Rievu gala vārsts
    Rievu gala vārsts
    Nonfir Grooved End Gate Valve ir OS&Y aizbīdnis ar AWWA C606 rievotiem galiem, kas paredzēts cauruļvadu izolācijai ugunsdrošības un rūpnieciskās ūdens sistēmās.
    Vairāk
  • Vārtu vārstu izmēri
    Vārtu vārstu izmēri
    Vārtu vārsta izmēri aptver galvenās OS&Y aizvaru vārsta ģeometriskās īpašības, tostarp korpusa konfigurāciju, savienojumu izvietojumu un kopējās proporcijas. Tie atbalsta precīzu vārstu izvēli, izkārtojuma plānošanu un uzstādīšanas...
    Vairāk
  • Ūdens galvenais vārtu vārsts
    Ūdens galvenais vārtu vārsts
    Ūdens galvenais vārsts ir aizbīdnis, kas paredzēts ūdens plūsmas kontrolei un izolēšanai cauruļvadu sistēmās. Tā OS&Y konfigurācija nodrošina tiešu vārsta aizbīdņa stāvokļa mehānisku vadību.
    Vairāk
  • Vārtu vārstu izmēri
    Vārtu vārstu izmēri
    Ugunsdrošības, rūpnieciskajiem un komunālajiem cauruļvadiem ir pieejami vārstu izmēri no DN50 līdz DN300 ar izmēru un savienojumu konfigurācijām, kas tiek izvēlētas atbilstoši plūsmas prasībām, spiediena rādītājiem un uzstādīšanas izmēriem.
    Vairāk

Tehniskie parametri un specifikācijas



Vienums

Specifikācija

Vārsta tips

Atloka / rievota OS&Y

Sertifikāts

FM/UL

Nominālais diametrs (DN/In)

2–12 collas (DN50–DN300)

Spiediena reitings

300–350 psi

Temperatūras diapazons

0 grādi - 120 grādi

Savienojums

Rievots atbilstoši AWWA C606 standartam

Korpusa Materiāls

Augstas-izturības čuguns/kaļamais čuguns

Stumbra materiāls

Nerūsējošais tērauds, precīzi apstrādāts

Blīvējums

Nodilumizturīga-gumija/EPDM

Pieteikums

Liela-diametra cauruļvadi, lielas-plūsmas sistēmas

Darba spiediens

300 PSI (2,1 MPa) / 350 PSI pēc izvēles

Pārklājums

Fusion Bonded Epoksīds (FBE) līdz AWWA C550, min . 250-300 mikroni



Produktu klāsta un atlases rokasgrāmata



Apsvēršana

NRS aizvaru vārsts (ne{0}}uzlecošs kāts)

OS&Y vārtu vārsts (ārējā skrūve un jūgs)

Primārais pielietojums

Pazemes iekārtas, vārstu bedres vai telpas ar ierobežotu vertikālo atstarpi

Galvenās uguns padeves līnijas, kur tūlītēja, vizuāla stāvokļa pārbaude ir kritiska

Kāta izkārtojums

Fiksēts augstums (darba laikā nepaceļas iekšēji/ārēji)

Darbības laikā pārvietojas uz āru (augošā kāta konstrukcija)

Uzstādīšanas vieta

Ideāli piemērots ierobežotam vertikālam attālumam

Nepieciešama piemaksa ārējā stumbra pārvietošanai

Vārsta stāvokļa pārbaude

Nepieciešams atsevišķs indikatora izvietojums vai indikatora staba atloks

Kāta pozīcija nodrošina tūlītēju vizuālu atskaiti no attāluma

Sertifikācija

Pieejamas UL sarakstā iekļautas / FM apstiprinātas konfigurācijas

Pieejamas UL sarakstā iekļautas / FM apstiprinātas konfigurācijas

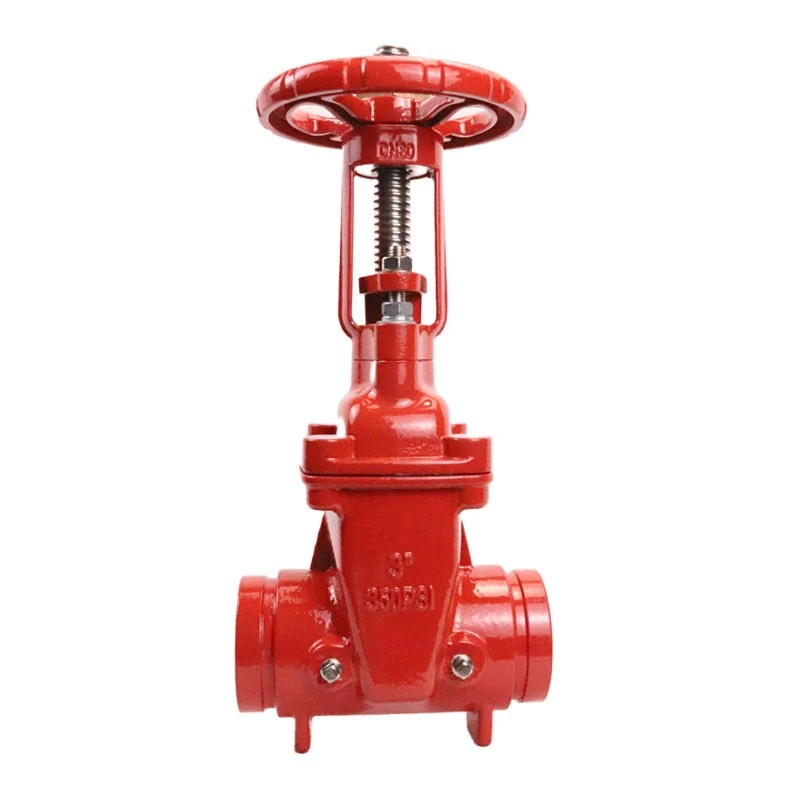

Grooved OS&Y Gate Valve For Fire Protection Systems



Kur ugunsdrošības sistēmā iederas rievotais vārtu vārsts

Aizvaru vārsts ugunsdrošības sistēmā galvenokārt ir izolācijas vārsts. Tas ļauj atslēgt cauruļvada vai aprīkojuma daļu, kad sistēmai nepieciešama apkope, pārbaude, pārveidošana vai nomaiņa.

Atbilstības piezīme:Saskaņā ar UL 262 aizbīdņu vārstiem, kas paredzēti ūdens-piegādei-ugunsdrošības pakalpojumam (ieskaitot ne-paceļošu-kātu un ārējo-skrūvju-un-jūgu konstrukcijas), jāatbilst stingriem darbības standartiem. Sistēmas projektēšanas un uzstādīšanas pasākumiem jāatbilst piemērojamajiem vietējiem kodeksiem un vārstu sarakstiem.

Tipiski izolācijas punkti:

  • Galvenās ugunsdrošības ūdensvada caurules
  • Stāvvada mezgli un sekciju vadības iekārtas
  • Ugunsdzēsības sprinkleru sistēmas cauruļvadi
  • Ugunsdzēsības sūkņu-cauruļvadi un virs-zemes ugunsdzēsības dienesta cauruļvadi
  • Citas ūdens{0}}ugunsdzēšanas sistēmas



Vārsta iekšpusē: galvenās sastāvdaļas pircējiem


Vārsta korpuss (kaļamais čuguns ASTM A536):Veido galveno spiedienu{0}}saturošo struktūru. Apdarināts ar Fusion Bonded Epoxy (FBE) iekšējiem un ārējiem pārklājumiem, kas ir izturīgi pret koroziju, pilnībā atbilst AWWA C606 / ISO 6182 standartiem.



Vārti un elastīgais sēdeklis (EPDM):Paredzēts optimālai blīvēšanas veiktspējai, paredzamam darbības griezes momentam un ilgam kalpošanas laikam.



Nerūsējošā tērauda kāts:Precīzi{0}}apstrādāts un pārbaudīts pēc izmēriem pirms montāžas, lai nodrošinātu ciešu un vienmērīgu saderību ar vārtiem un darbības mehānismu.



Rievoti gali (saderīgs ar AWWA C606):Mehāniski apstrādāts atbilstoši precīzām specifikācijām, lai nodrošinātu netraucētu integrāciju ar standarta cauruļu un savienojumu tīkliem.



Nemanāma integrācija ar standarta cauruļvadu tīkliem

Savienojuma saderība

Rievu gali atbilst precīziem pielaides sliekšņiem standarta stingrajiem un elastīgajiem lielāko pasaules zīmolu savienojumiem (piemēram, Victaulic un Anvil), lai novērstu blīves saspiešanu un noplūdi.

Iedarbināšanas un uzraudzības interfeiss

Standarta indikatora staba atloki (NRS modeļiem) un drošs jūga stiprinājums (OS&Y modeļiem) vienkāršai integrācijai ar uzraudzības viltošanas slēdžiem.

Pretkoroziju{0}}izturīgi stiprinājumi

Ārējās bultskrūves, uzgriežņi un kāta komponenti ir izgatavoti no nerūsējošā tērauda vai karsti{0}}cinkotas apdares, lai izturētu korozīvu pazemes vai mitru mehānisku telpu vidi.



Kāpēc ugunsdrošībā ir svarīga kvalitatīva izsekojamība?





Izejvielu pārbaude

Lieti no sertificēta kaļamā čuguna (ASTM A536 65-45-12) ar kausējuma-partiju numuriem, kas pastāvīgi apzīmogoti metalurģijas izsekošanai.



100% rūpnīcas spiediena pārbaude

Katram atsevišķam vārstam tiek veikta apvalka un ligzdas hidrostatiskā pārbaude, pārsniedzot standarta darba spiedienu, ievērojot stingrus FM un UL protokolus.



Digitālā MTR piekļuve

Materiālu pārbaudes ziņojumi (MTR) un pārbaužu žurnāli tiek digitalizēti, izmantojot siltuma{0}}skaitļu izsekošanu, lai nodrošinātu vienmērīgu projekta nodošanu un audita atbilstību.





Izstrādāts starptautiskā tranzīta un darba{0}}vietu drošībai



Eksportēt-novērtējumu aizsardzību

Vārsti ir droši ieskrūvēti lieljaudas -termiski-apstrādāta saplākšņa kastēs (saderīga ar ISPM 15) vai koka paletēs un ietīti pret-korozijas mitruma-barjeru plēvē.





Darbs{0}}Vietnes palešu veidošana

Pielāgotas kastes, kas sakārtotas pēc ēkas līmeņiem, zonām vai sistēmas stāvvadiem (šķirošana, kuras pamatā ir BOQ{0}}), ļauj darbuzņēmējiem pacelt materiālus tieši uz norādītajām stāvu vietām.





Notīrīt dokumentācijas darbplūsmu

Komercrēķini, iepakošanas saraksti, izcelsmes sertifikāti (CO) un pavadzīmju projekti tiek pārbaudīti pirms izbraukšanas, lai nodrošinātu vienmērīgu muitošanu.





Pielāgots atbalsts partneriem



Izplatītājiem

Mēs atbalstām jūsu reģionālā tirgus paplašināšanos ar:

  • Standartizēts produktu klāsts un elastīga modeļu izvēle
  • Privātā marķēšana (OEM/ODM) un pielāgotas iepakojuma/palešu konfigurācijas
  • Produktu identificēšana un uzticamas atkārtotas{0}}pasūtīšanas piegādes ķēdes
  • Visaptveroša tehniskā dokumentācija

Darbuzņēmējiem un uzstādītājiem

Lai iegūtu precīzu un ātru citātu, lūdzu, sniedziet:

  • Vārsta izmērs, konfigurācija un daudzums
  • Spiediena reitings un savienojuma specifikācijas
  • Nepieciešamie sertifikācijas standarti (UL/FM)
  • Piegādes vieta un obligāta -vietnes datums
  • (Padoms. Jūtieties brīvi pievienot savu daudzumu rēķinu (BOQ) vai vārstu grafiku tieši savam pieprasījumam.)

Inženierzinātņu un ugunsdrošības konsultantiem

Mēs nodrošinām pilnīgas iesniegšanas paketes atkarībā no modeļa pieejamības:

  • Produktu datu lapas un CAD/izmēru rasējumi
  • Sertifikācijas dokumenti un materiālu pārbaudes ziņojumi (MTR)
  • Uzstādīšanas un apkopes rokasgrāmatas



FAQ



J: Kāds ir jūsu rievoto aizbīdņu vārstu standarta pārklājuma biezums?

A: Epoksīda pārklājuma (FBE) biezums atbilst AWWA C550, parasti svārstās no 250 līdz 300 mikroniem, lai nodrošinātu izcilu izturību pret koroziju.

J: Vai šie vārsti atbalsta gan vertikālo, gan horizontālo cauruļvadu uzstādīšanu?

A: Jā, tie ir izstrādāti uzticamai darbībai un drošai blīvēšanai gan vertikālā, gan horizontālā ugunsdrošības cauruļvadu orientācijā.

J: Kāds ir jūsu standarta izpildes laiks lielapjoma pasūtījumiem vai projektu piegādei?

A: Standarta izmēri parasti ir gatavi nosūtīšanai 15 līdz 25 dienu laikā atkarībā no precīza projekta daudzuma un pielāgotajām prasībām.

J: Vai jūsu rievotie aizbīdņu vārsti ir saderīgi ar standarta elastīgajiem un stingrajiem savienojumiem?

A: Jā, rievotie gali ir stingri apstrādāti atbilstoši AWWA C606 specifikācijām, lai nodrošinātu nevainojamu saderību ar visiem standarta zīmola savienojumiem.

J: Kāds ir jūsu minimālais pasūtījuma daudzums (MOQ) pielāgotam zīmolam vai OEM iepakojumam?

A: Mēs piedāvājam elastīgas MOQ politikas izmēģinājuma pasūtījumiem ar zemākiem sliekšņiem standarta modeļiem un mērogojamiem noteikumiem privātai marķēšanai.

J: Kāda veida rūpnīcas pārbaudes ziņojumi tiek sniegti pirms nosūtīšanas?

A: Katrai partijai tiek veikta obligāta hidrostatiskā apvalka un sēdekļa pārbaude, un tiek piegādāti atsevišķi materiālu pārbaudes ziņojumi (MTR) un pārbaudes sertifikāti.

J: Kāda apkope parasti ir nepieciešama šiem ugunsdrošības vārstiem sistēmas darbības laikā?

A. Saskaņā ar NFPA 25 vadlīnijām ir ieteicamas kārtējās ikgadējās vizuālās pārbaudes un periodiska ciklēšana (pilnībā atvērta un aizvērta), lai nodrošinātu vienmērīgu kāta darbību un novērstu nogulšņu uzkrāšanos uz elastīgā sēdekļa.

J: Vai jūs piegādājat rezerves daļas, piemēram, rezerves EPDM diskus vai rokratus?

A: Jā. Mēs uzturam pilnu rezerves daļu krājumu, tostarp EPDM iekapsulētus ķīļus, kāta mezglus un rokratus, lai atbalstītu ilgtermiņa apkopi un projektu pēc-pārdošanas.

Kā vienam no profesionālākajiem rievu aizbīdņu vārstu ražotājiem un piegādātājiem Ķīnā, mums ir pasaulē{0}}vadošākais ražošanas aprīkojums un spēcīgas ražošanas iespējas. Lūdzu, nekautrējieties iegādāties modernu rievotu aizbīdņu vārstu par konkurētspējīgu cenu no mūsu rūpnīcas.
